一种旋转式RTO炉衬保温结构

　　旋转式RTO炉

　　旋转式RTO是在床式RTO的结构基础上，技术迭代进步出的一种新型RTO，这种旋转式的RTO蓄热室采用圆形布局，并使用了一个旋转配气阀取代了所有的提升切换阀。旋转式RTO主要由燃烧室、蓄热室和旋转阀等组成，其原理是在高温下（≧760℃）将VOCs有机废气氧化分解成对应的氧化物和水，从而净化废气，并回收废气分解时所释放出来的热量，废气净化效率高达99.5%，热回收效率达到95%以上。

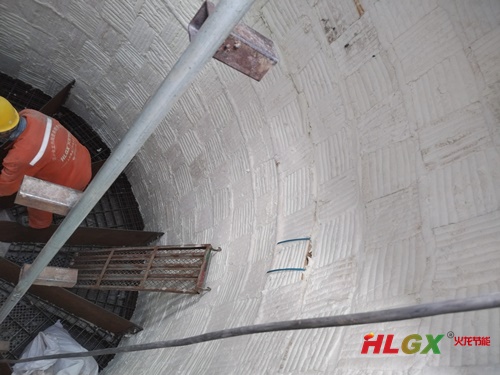

　　一种旋转式RTO炉衬保温结构

　　应客户要求选择拼花式RTO炉衬保温结构

　　旋转式RTO炉衬保温材料

　　RTO炉衬保温材料在满足使用条件下，优先选轻质保温材料。因为RTO炉体是钢板炉壳，用低密度的保温材料可以减少承重，而且密度低的RTO炉衬蓄热量小，更利于热量蓄积到格子式蓄热砖，用于加热VOC气体，使其达到热氧化温度，促进燃烧，从而减少助燃天然气的用量。

　　目前应用最广泛的RTO炉保温材料是火龙节能的轻质隔热材料——HLGX陶瓷纤维模块+HLGX陶瓷纤维毯，两种材料结合使用，HLGX陶瓷纤维模块做RTO炉衬主体，HLGX陶瓷纤维毯作层铺背衬层和模块之间的补偿毯用。具体选择什么材质的陶瓷纤维模块/陶瓷纤维毯，可找RTO炉保温厂家咨询，根据您的废气燃烧情况，炉内达到的最高温度及持续时间等来选择合理的耐火纤维产品。

　　济南火龙热陶瓷有限责任公司是国内专业做RTO蓄热式氧化炉保温方案、保温材料供应和保温炉衬施工的企业。网站内有【RTO蓄热式氧化炉保温方案】和【RTO蓄热式氧化炉保温工程案例图片】，还有关于【RTO保温材料选择】的技术文章，值得一看，希望能帮到你！

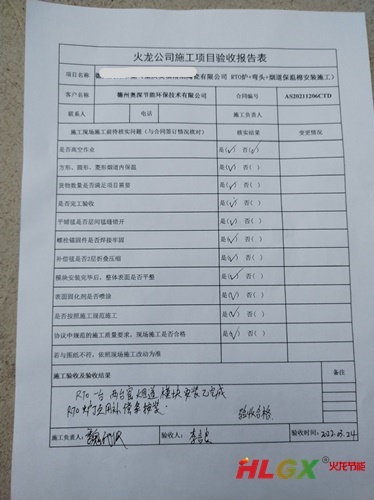

项目验收单

　　RTO陶瓷纤维炉衬保温结构优势：

　　1、RTO炉热敏性好，陶瓷纤维炉衬蓄热量低。

　　2、节省空间，陶瓷纤维炉衬比其它炉衬保温厚度薄，进一步增大蓄热室空间，更利于voc气体预热升温。

　　3、导热系数低：陶瓷纤维炉衬导热系数低于0.03w/（m.k），隔热效果好，更好的保住了炉内热量不散失，从而减少了燃气伴热的启动，降低运行成本。

　　4、抗热震性好：陶瓷纤维炉衬抗热震性好，能应对RTO炉周期性更换进气口导致温度变化带来的冷热交替，保证炉衬完好。RTO炉的轻质耐高温陶瓷纤维炉衬由于优良的回弹性，预压缩的耐火模块安装完毕，解除打包带后，即可形成一个密不透风的整体耐火层，无须预留膨胀缝。

　　5、化学稳定性强：陶瓷纤维属于无机非金属材料，具有极强的化学稳定性，不易受到苛刻气氛、油污的影响。RTO炉体表面温度低，使用寿命长。

旋转式RTO炉保温工程咨询、旋转式RTO炉衬保温材料订购热线：400-0531-696
