新浪微博/腾讯微博/加入收藏/在线留言/网站地图/联系火龙 欢迎来到济南火龙热陶瓷有限责任公司官网!

全国咨询热线:400-0531-696
180 5316 9090

火龙动态

耐火纤维制品渣球含量的测定

文章出处:火龙节能责任编辑:火龙节能查看手机网址
扫一扫!耐火纤维制品渣球含量的测定扫一扫!
人气:-发表时间:2018-12-07 15:00【

  耐火纤维制品渣球含量的测定

GB/T 3003-2017 《耐火纤维及制品》中对耐火纤维渣球含量有一定限制,那么如何来测定耐火纤维制品的渣球含量呢?

  1 耐火纤维制品渣球含量的测定原理

  烧掉纤维制品中可能存在的有机物质并使纤维脆化,通过加压、搅拌使纤维与渣球分离,回收渣球。

  2 耐火纤维制品渣球含量的测定设备

  2.1 加热炉

  2.2 天平,分度值0.1g。

  2.3 压缸,内径50mm±5mm,内装淬火钢活塞,留有0.15~0.20mm间隙。

  2.4 压力试验机,量程25kN。

  2.5 玻璃淘洗器,包括分离室、淘洗注,并能以恒定流量进水。淘洗柱直径为29mm~76mm。整个装置容积≥0.75dm3(示例见图3和图4).

  2.6 搅拌器,包括一容积为1L的玻璃钵,转速≥15000r/min。

  2.7 标准筛,应符合GB/T 6003.1的要求。

  2.8 负压筛、负压源及收尘器组成,其中筛座由转速为(30±2)r/min的喷气嘴、负压表、控制板、微电机及壳体构成,筛析仪负压可调范围为0kPa~10kPa(负压筛析仪筛座示意图见图5)。

  3 测量耐火纤维制品渣球含量的试样处理

  3.1 通则

  取至少20g试样,按下列方法之一处理试样:

  ——搅拌法;

  ——压碎法。

  搅拌法为仲裁法。

  3.2 搅拌法

  将试样在氧化气氛中烧至其最高使用温度(或供需方法协商一致的热处理温度)并保温30min,使其充分脆化。冷却后称取3份试样,每份20g,精确至0.1g。

  在搅拌器中加入700cm³、10℃~30℃的水,将试样移入搅拌器中,低速启动装有搅拌器,充分冲刷盛装试样的容器,保证渣球的完全收回。然后增大搅拌器转速为至少15000r/min,搅拌至少5min。

  3.3 压碎法

  将试样放入加热炉中,加热至925℃±25℃并保温30min,冷却后称取3份试样,每份20g,精确至0.1g。

  将每份试样装入压缸中,在10MPa下压两次,每次施压后需用小铲将试样翻起搅拌,不能有团块出现。

  如果采用淘洗法进行纤维与渣球分离,将压碎试样移入250cm³烧杯中,加入150cm³水,充分搅拌以使试样均匀分散,然后按11.4.2进行;如果采用负压筛析法进行纤维与渣球分离,则按11.4.3进行。

  4 测量耐火纤维制品渣球含量的试验步骤

  4.1 通则

  处理过的试样按下列方式之一进行纤维与渣球分离:

  ——淘洗法;

  ——负压筛析法,仅适用于压碎法处理的试样。

  4.2 淘洗法

  将试样全部转移至淘洗室中,通入10℃~30℃的水,使其以公式计算的流量流过淘洗注,淘洗15min。淘洗结束后,用标准筛(筛网孔径0.075mm或0.212mm,也可按供需方法协商一致的筛网孔径)回收渣球。

  将渣球在110℃±5℃干燥至恒量,试样在电热干燥箱中至少干燥1h,前后两次称量之差不大于其前一次的0.1%即达到恒量。冷却后称量渣球,精确至0.1g。

渣球淘洗器(压碎法)

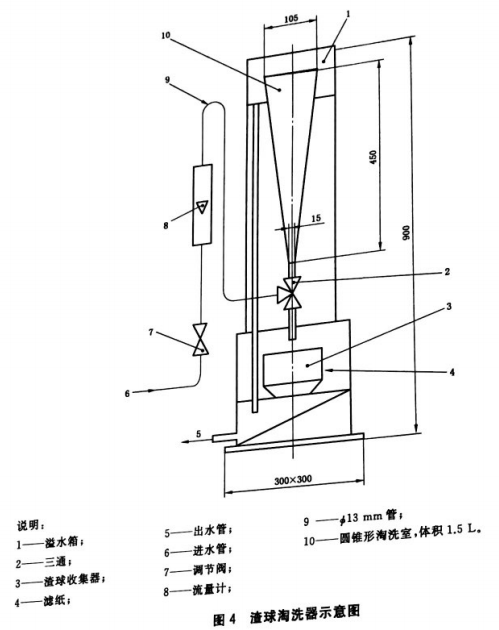

渣球淘洗器示意图

  根据下式按照淘洗注的直径计算水流量:

  qv=0.689D2

  式中:

  qv ——流量,单位为立方厘米每分(cm³/min)

  D——淘洗注内径(见图3)或圆锥形淘洗室的平均直径(见图4),单位为毫米(mm)。

  4.3 负压筛析法

负压筛析仪座示意图

  将压碎后的试样置于洁净的负压筛中,放在筛座上,盖上筛盖,接通电源,启动筛析仪,调节负压至4kPa~6kPa范围内。筛分时间按标准筛筛网孔径确定。筛网孔径0.075mm筛分3min,筛网孔径0.212mm筛分2min,在此期间如有试样附着在筛盖和筛周内,可轻轻的敲击筛盖使试样落下。筛毕,用天平称量全部筛余物,精确至0.1g。

  5 耐火纤维制品渣球含量的计算公式

  按下式计算渣球含量C,数值以%表示,结果按照GB/T 8170修约至整数位。

  C=msh/mini×100

  式中:

  msh——渣球质量,单位为克(g);

  mini——试样质量,单位为克(g)。

  6 测量耐火纤维制品渣球含量的试验报告

  按GB/T 17911-2018第12章的要求报告筛网孔径和3个试样试验结果的平均值;还应报告试样处理方法(搅拌法或压碎法)及纤维与渣球分离方法(淘洗法或负压筛析法)。

本文由火龙节能编辑摘自GB/T 17911-2018,本文详述了耐火纤维制品渣球含量的测定,从耐火纤维制品渣球含量测量原理、所用设备、试样制备、试验步骤到耐火纤维制品渣球含量的计算以及报告的编写。济南火龙热陶瓷有限责任公司12年专注耐火纤维制品的研发、生产与拓展应用,年生产量3万吨左右,产品有玻璃纤维针刺毡、陶瓷纤维毯、板、毡、纸、模块、浇注料、布带绳等制品。

HLGX耐火纤维制品采购热线:400-0531-696

本文由济南火龙热陶瓷有限责任公司整理

  转载请注明出处www.huolongwool.com


鲁公网安备 37010202001303号公安备案

微信公众号
