HLGX陶瓷纤维毯生产工艺

　　HLGX陶瓷纤维毯的生产工艺

　　HLGX陶瓷纤维毯是济南火龙热陶瓷有限责任公司旗下产品。HLGX陶瓷纤维毯的生产工艺是将散状纤维坯送入针刺机针刺，"针刺制毯"借鉴无纺针刺工艺技术开发而成。刺针上钩状针脚，使纤维层紧密交织，提高了纤维毯的抗拉强度及抗风蚀性能。

　　HLGX陶瓷纤维毯按照纤维成形方法分为喷吹棉陶瓷纤维毯和甩丝棉陶瓷纤维毯。陶瓷纤维原料的熔融一般采用电炉作为熔化设备。工艺流程：合格配合原料加入电弧（阻）炉中熔融，流股经压缩空气或蒸汽喷吹后成为纤维，经过除渣器除渣后，集棉形成成品HLGX陶瓷纤维毯。

　　针刺工艺

　　针刺机利用具有三角形或其他形状的截面，且在棱边上带有刺钩的刺针对纤维网反复进行穿刺。由交叉成网或气流成网机下机的纤网，在喂入针刺机时十分蓬松，只是由纤维与纤维之间的抱合力而产生一定的强力，但强力很差，当多枚刺针刺入纤网时，刺针上的刺钩就会带动纤网表面及次表面的纤维，由纤网的平面方向向纤网的垂直方向运，移位的纤维脱离刺钩而以几乎垂状态留在纤网中，犹如许多的纤维束“销钉”钉入了纤网，从而使纤网产生的压缩不能恢复，如果在每平方厘米的纤网上经数十或上百次的反复穿刺，就把相当数量纤维束刺入了纤网，纤网内纤维与纤维之间的摩擦力加大，纤网强度升高，密度加大，纤网形成了具有一定强力、密度、弹性等性能的非织造品。

　　辊式甩丝

　　熔融的耐火原料熔液流股落在高速回转的布料辊上，经布料辊通过三级甩丝辊逐级传递、加速、在离心力作用下，流股被打散，逐渐拉伸变形，甩成丝状纤维，最后在压缩空气喷吹作用下纤维变得更细更长，同时受到冷却而凝固，吹落至集棉器内或均匀分布在运输机上，转向下道工序。

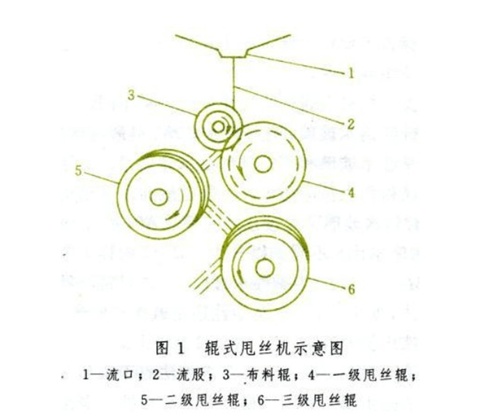

　　甩丝机主要由1个布料辊与3个高速旋转的甩丝辊组成。相邻两个辊子的转向相反，其转速也各不相同，根据生产品种的不同可在一定范围内调整。三辊甩丝机的布料辊圆周速度为20～30m/s，一级甩丝辊为70～110m/s，二级甩丝辊为80～130m/s，三级甩丝辊为150～190m/s，甩丝辊直径一般为布料辊直径的2～3倍。

　　济南火龙热陶瓷有限责任公司是致力于陶瓷纤维及其深加工产品、纳米孔体隔热材料、不定型耐火材料及相关功能型产品于一体的生产研发基地和隔热保温领域工业应用推广平台。HLGX陶瓷纤维毯可直接使用，也可再加工成其它陶瓷纤维制品使用，该纤维状轻质耐火隔热材料，应用领域非常广泛。

HLGX陶瓷纤维毯采购热线：400-0531-696

本文由济南火龙热陶瓷有限责任公司整理

转载请注明出处www.huolongwool.com

侵权必究
