硅酸铝纤维炉衬的结构形式

　　硅酸铝纤维炉衬的结构形式

　　定型陶纤炉衬

　　主要指纤维毯、纤维毡、纤维板或纤维组件等定型耐火材料组成的炉衬。从结构上大体可分为两大类：一类是层铺结构，另一类是平铺叠砌复合结构。

　　(一)层铺式耐火纤维炉衬结构

　　层铺式耐火纤维炉衬就是将耐火纤维制品(毯、毡、板)一层层地铺放到炉壁钢板上，然后通过耐热钢锚固件或其它方式进行固定的一种炉衬结构形式。根据炉衬材料，层铺结构通常有两种形式，一种为纤维毯层铺结构，另一类为纤维毡、板层铺结构。

　　(1)纤维毯层铺结构

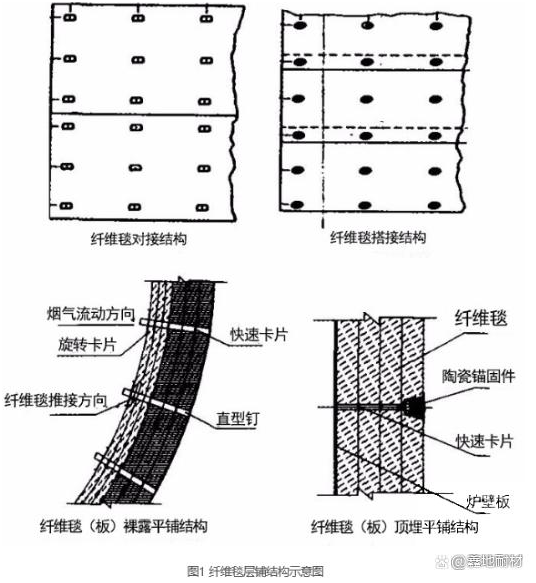

　　此结构按热面纤维毯的安装方式可分为对接式和搭接式，按锚固钉固定形式又可分为锚固钉裸露式和锚固钉预埋式，具体结构如图1所示。

(2)纤维毡、板层铺结构

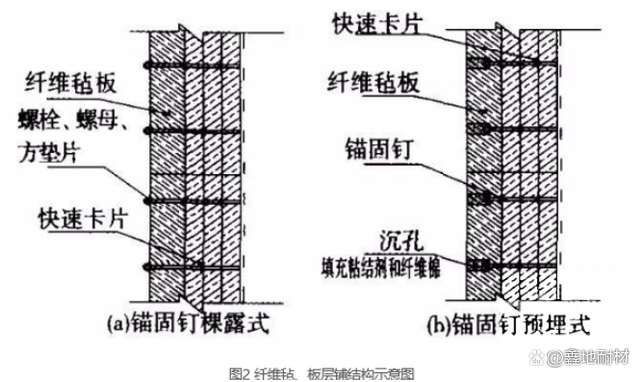

　　纤维毡、板的安装固定方式多为对接，按锚固钉固定形式可分为锚固钉裸露式和锚固钉预埋式，具体结构如图2所示。

　　(3)层铺结构的性能特点

　　①锚固钉裸露式层铺结构：指纤维毯、纤维毡或纤维板层铺到炉壁上，通过锚固钉、快速卡片和旋转卡片或螺母固定，详见图2(a)。

　　裸露层铺式耐火纤维炉衬结构的特点：

　　优点：层铺式炉衬可根据炉衬厚度方向上温度变化，采用不同材质的纤维制品组成，从而可以大大降低筑炉费用，增强炉衬结构合理性和保温效果。层铺式耐火纤维炉衬施工简便，异型部位容易处理，易检修。

　　缺点：很难克服层铺结构抗风蚀能力极低的缺陷。由于锚固件直接裸露于工作热面，当炉温较高时，对锚固件材质的要求较同，同时层铺式耐火纤维炉衬所需耐热锚固件数量较多，这些锚固件本身又是一个热传导体，加之纤维毡(毯、板)在使用温度下产生收缩，容易在对接处出现缝隙，会从一定程度上影响保温效果。因此，裸露式层铺耐火纤维炉衬结构适用于低温热处理炉。

　　②锚固钉预埋式平铺结构、指纤维毯、纤维毡或纤维板层铺到炉壁上，通过锚固钉保温固定，但锚固钉预埋到耐火材料中间，详见图2(b)。

　　预埋层铺式耐火纤维炉衬结构的特点：

　　优点：避免了锚固钉热面裸露，减少了能量损失，增强了保温效果。

　　缺点：很难克服层铺结构抗风蚀能力极低的缺陷。同时锚固钉预埋若采用陶瓷杯结构，陶瓷杯易碎，且价格高，增加了施工难度，提高了工程的造价。

　　锚固钉预埋采用沉孔结构，温度变化时，沉孔内纤维棉易收缩产生缝隙，进而会损坏锚固件，所以此类炉衬只适用于低温炉墙保温。
